Доброе утро всем, сегодня будет ремонт лампочек! Почему? Просто потому, что я хотел поделиться с вами своим опытом. Возможно, кто-то найдет этот совет полезным, возможно, нет, в общем, не судите строго, если что-то не так.

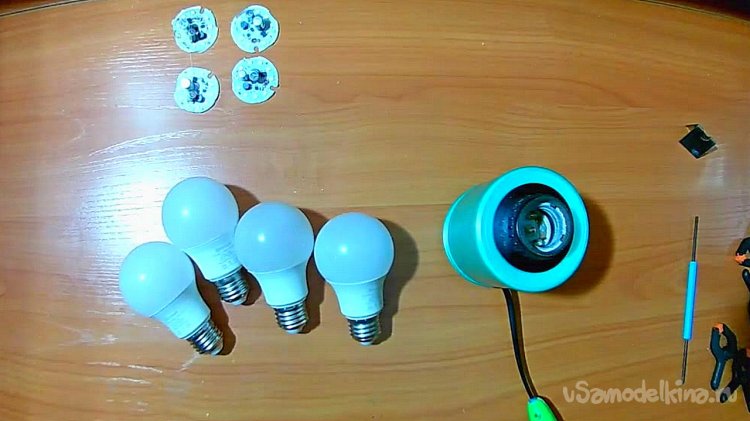

Начало этой истории обычное и банальное. В квартире перегорела лампочка, но, конечно, не вся сразу. Ну что ж, решил заказать в небезызвестном интернет магазине эконом-класса набор лампочек, по заверениям продавца сделанных в России. Что ж, пришлось поверить и купить, да и цена была очень привлекательной. В общем, как всегда, скупой платит дважды! Я хочу сказать, что эти же лампы начали перегорать одна за другой через месяц, а через шесть месяцев они перегорели все! Я оставлю здесь фотографию в качестве предупреждения, чтобы не покупать это дерьмо.
После того как все они благополучно перегорели, я решил не выбрасывать их и увидел в другом не менее известном интернет-магазине эти ледяные чипсы, которые работают без драйверов. Я заказал четыре кусочка по 12 Вт за 0,25 цента.
Вы можете увидеть весь процесс на видео здесь:

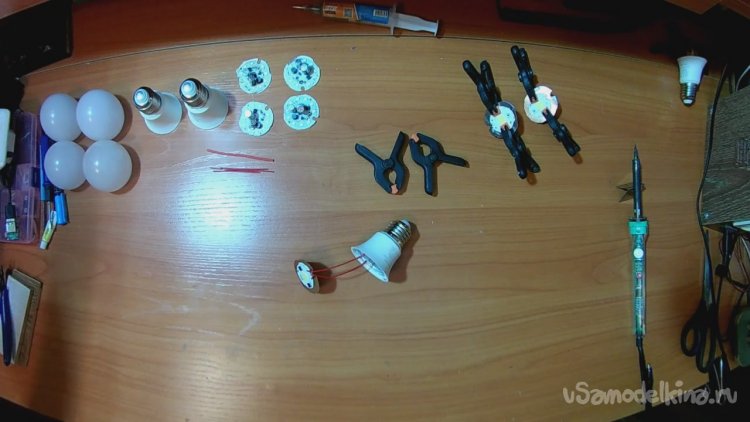

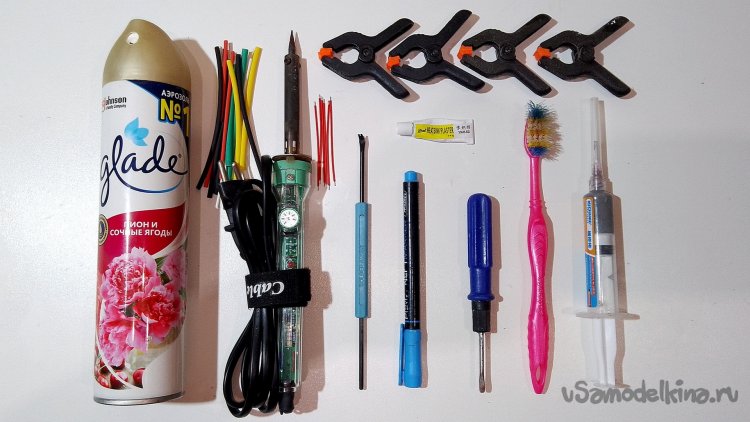

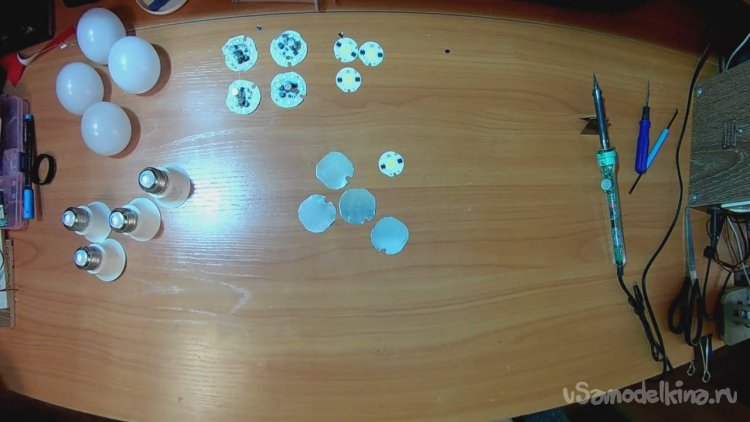

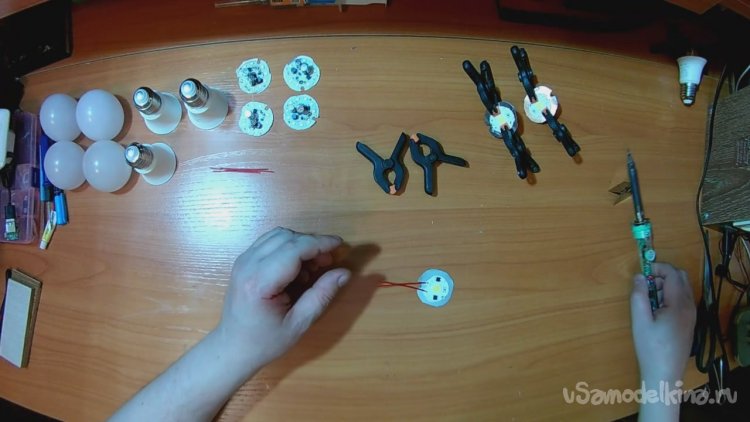

Материалы и инструменты:
— Паяльник
— Плоская (шлицевая) отвертка
— Баллончик от освежителя воздуха
— ножницы
— STARS922 теплопроводящий клей
— Паяльный зажим
— Паяльная паста Mechanic XGZ40
— Провода
— Термоусадочная трубка
— Зубная щетка
— Зажимы
Подробное описание производства:
Глава первая: Как разобрать светодиодную лампу?

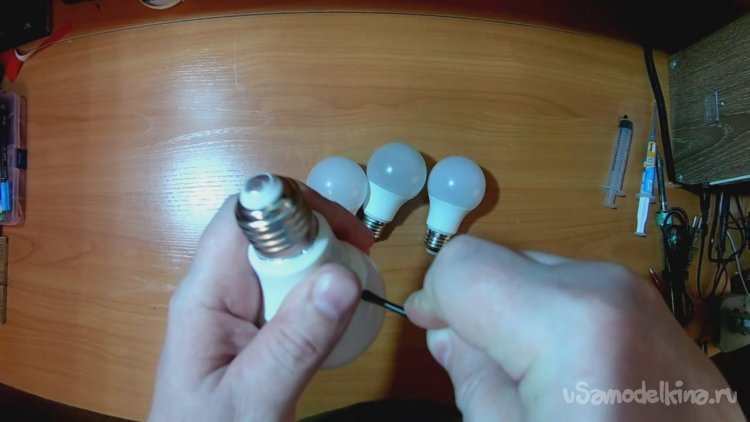

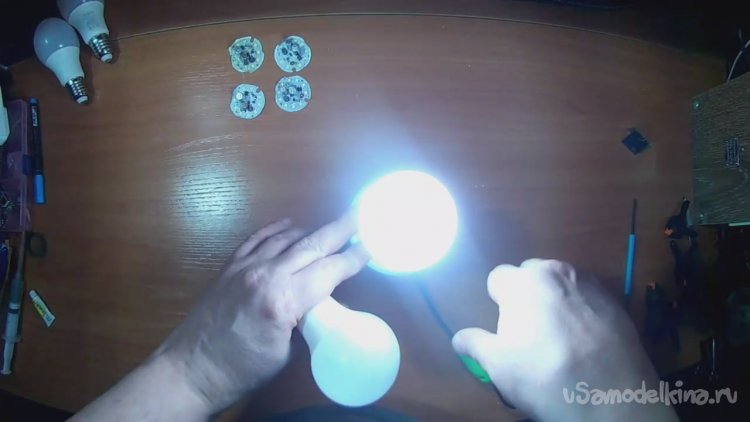

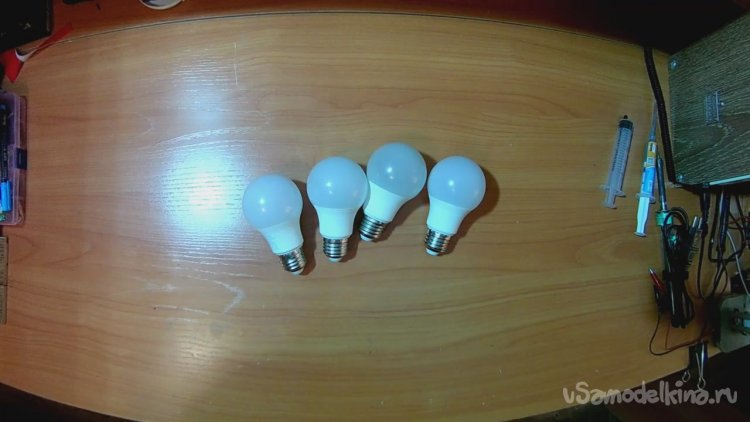

Давайте подготовим лампочки к демонтажу, еще раз проверив их на работоспособность!) Чуда не произошло, и все лампочки не работали (неудивительно!).

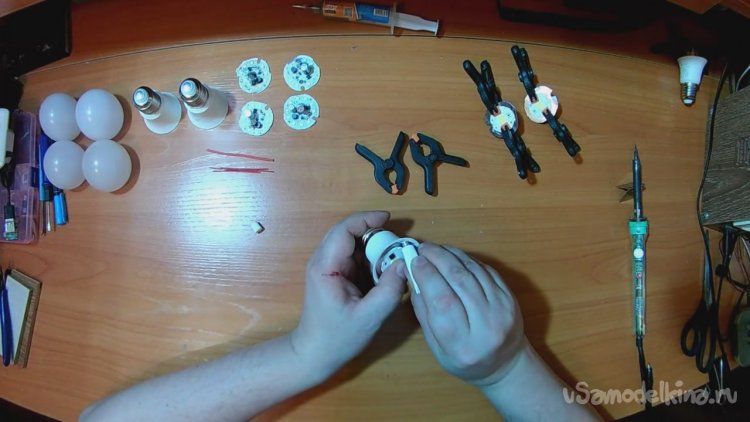

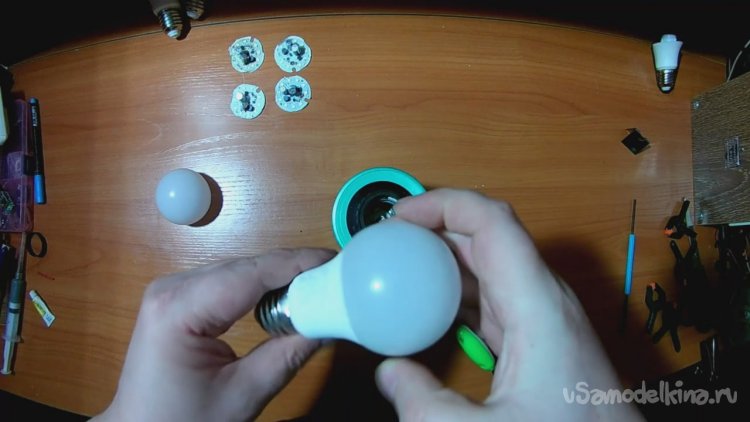

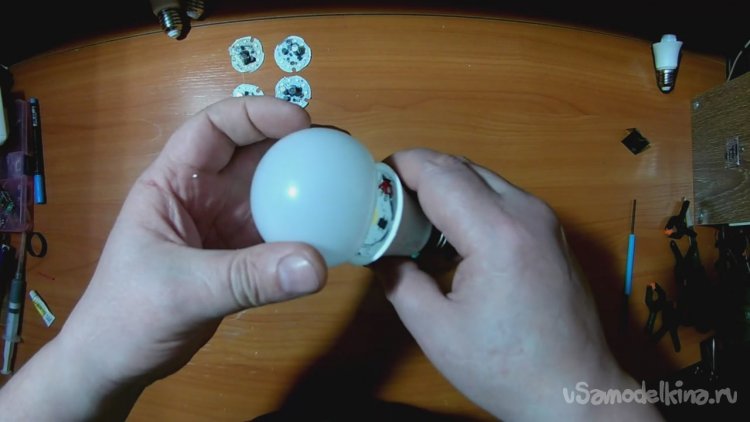

Возьмите перегоревшую лампочку и аккуратно вставьте паяльную клипсу (пока еще просто клипсу) между основной частью лампочки и так называемым рассеивателем.
Позвольте мне рассказать вам немного об этом клипе. Я заказал набор из шести штук на Aliexpress. Качество довольно приличное. Название на сайте было — паяльные принадлежности Pro’sKit DP-3616. Инструмент, с которым я работал, имеет плоский и слегка изогнутый конец с небольшой прорезью посередине. Это оказалось очень полезным для работы.

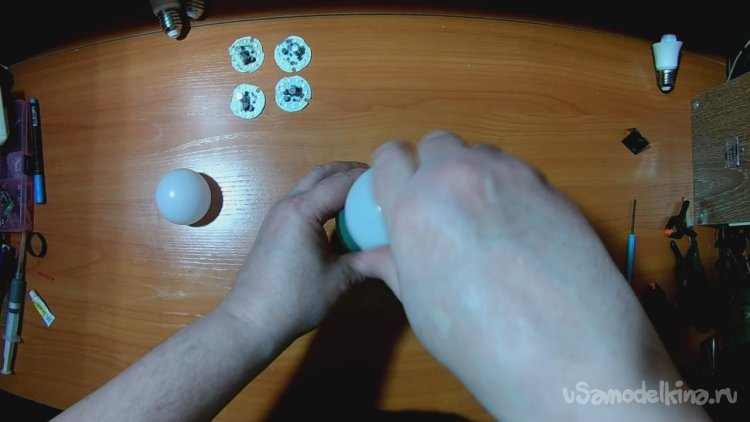

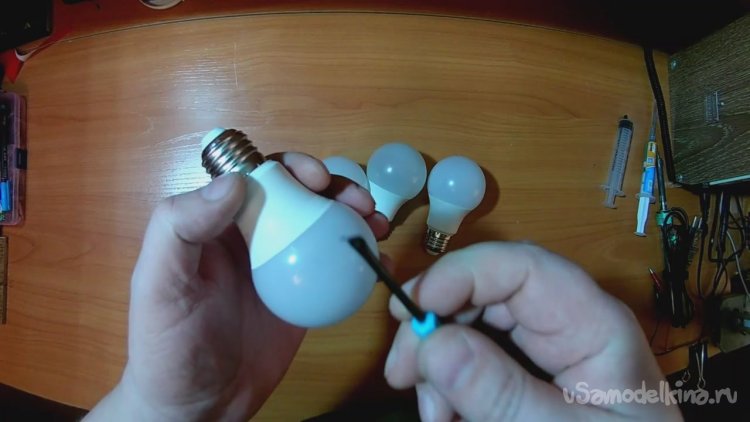

Затем попробуйте переместить диффузор с помощью зажима. Если сразу не получается, сдвиньте зажим по радиусу корпуса лампы. И так далее, пока диффузор не сдастся.

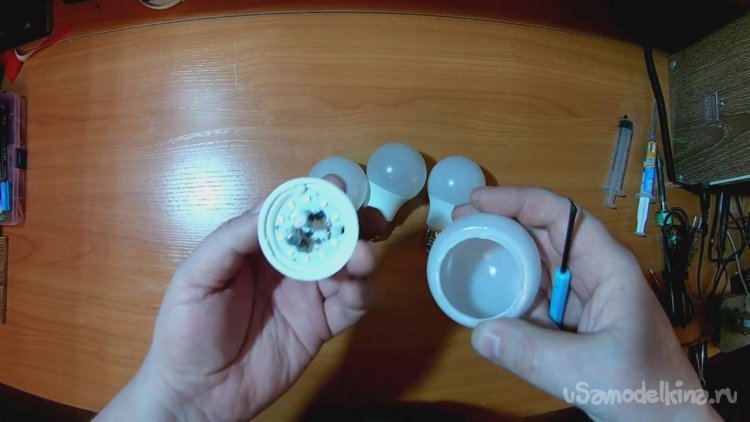

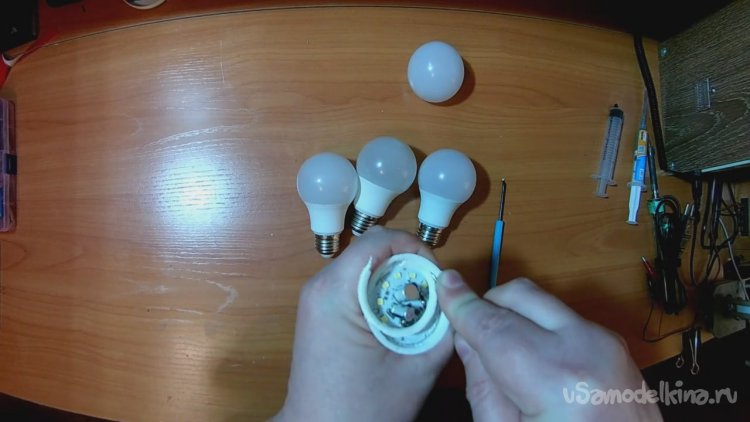

Снимите рассеиватель, и мы сможем увидеть, что случилось с лампочкой и почему она перегорела.

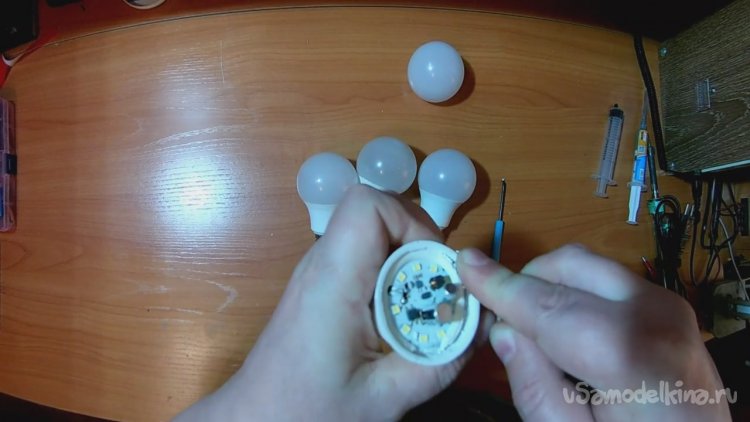

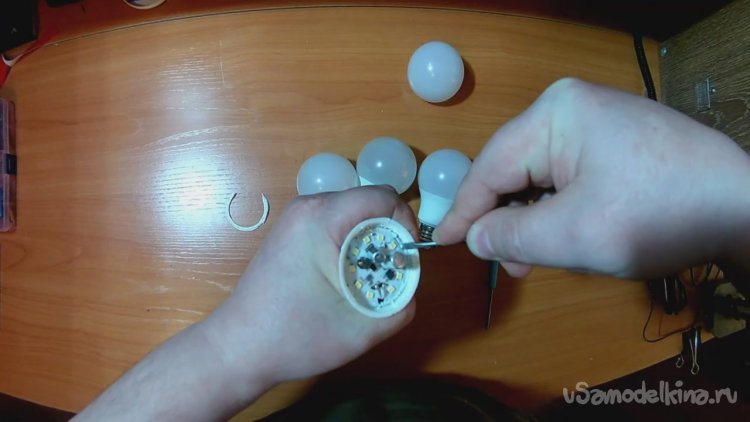

Похоже, что конденсаторы в цепи драйвера сгорели. Это можно определить по вздутому виду детали. Ну, к черту. Давайте двигаться дальше.

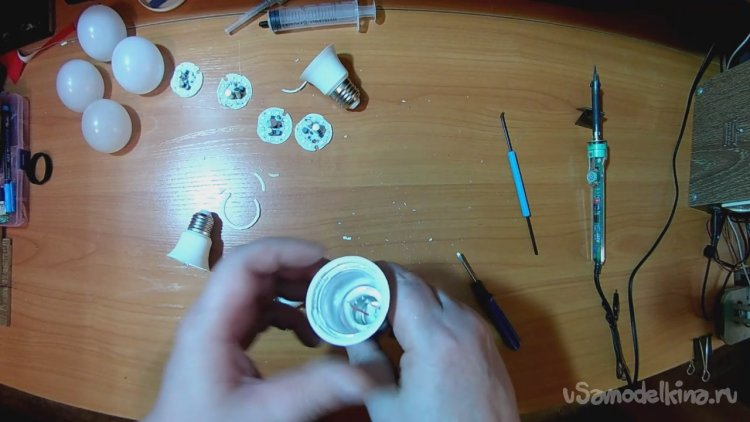

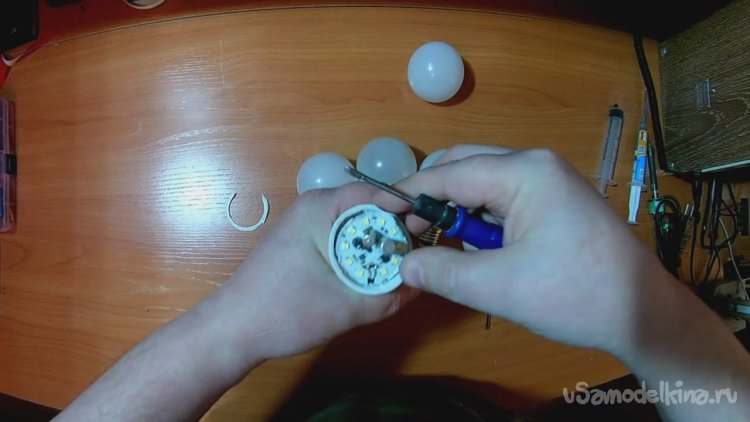

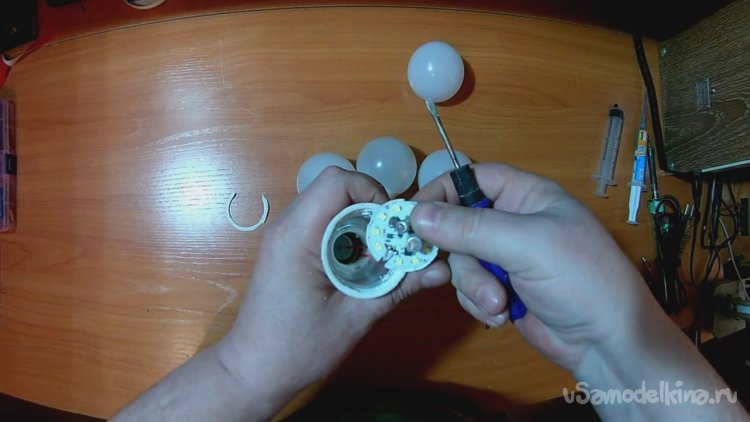

Возьмем маленькую плоскую отвертку и удалим клей, который удерживает диск диода и драйвер вместе.
Возьмем плоскую (шлицевую) отвертку не очень большого размера и удалим клей, который удерживает диск диода и драйвер.
Технически подрыв и перемещение на радиус внутренней канавки основной части луковицы.

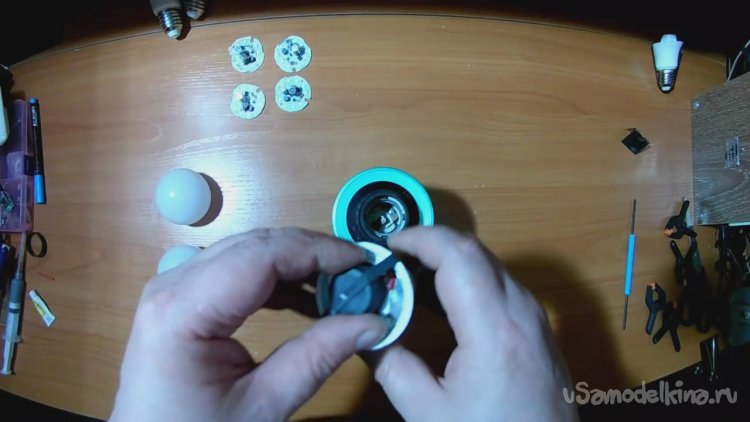

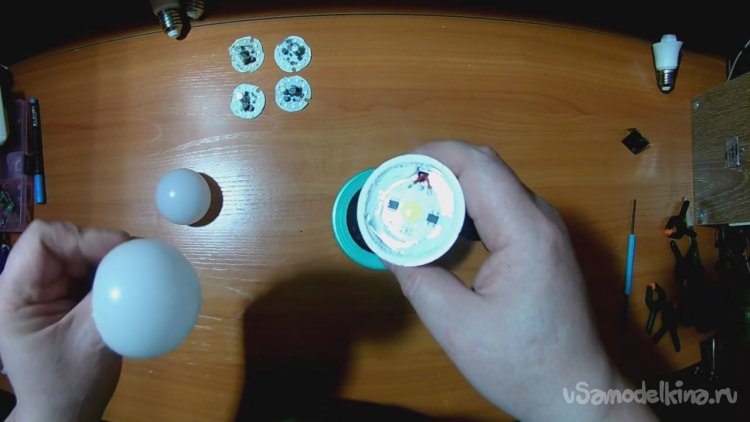

Далее извлеките этот диск с помощью той же маленькой отвертки. вставьте ее в щель между корпусом и диском и выдвиньте вилку.
Диск должен поддаться с первого раза, если нет, пробуем с другой стороны.

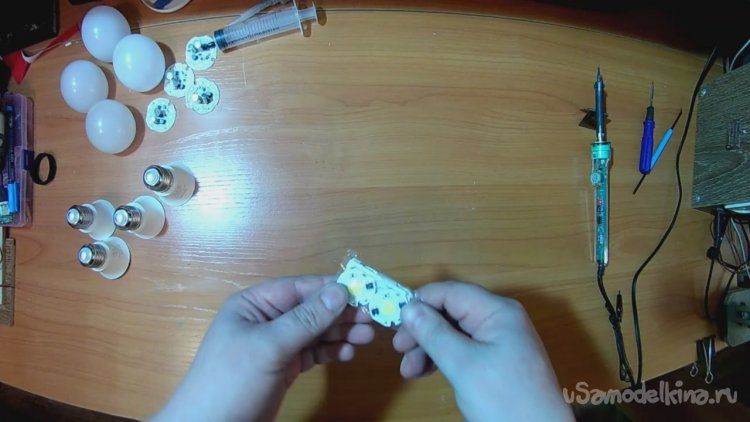

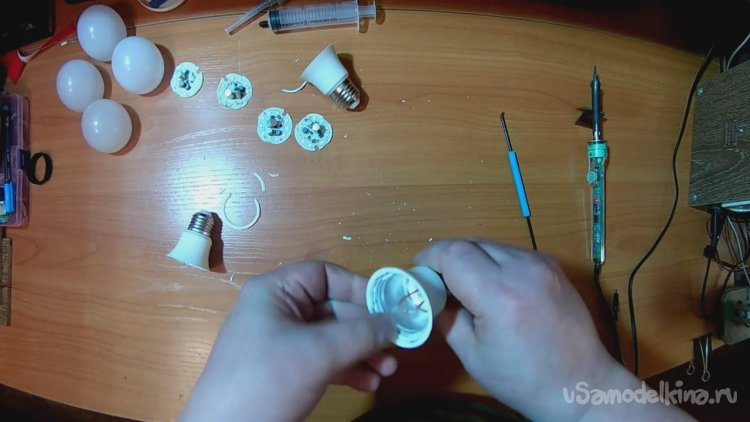

Что ж, мы справились с этой непростой задачей. Мы удалили сгоревший светодиодный модуль. Но не полностью.

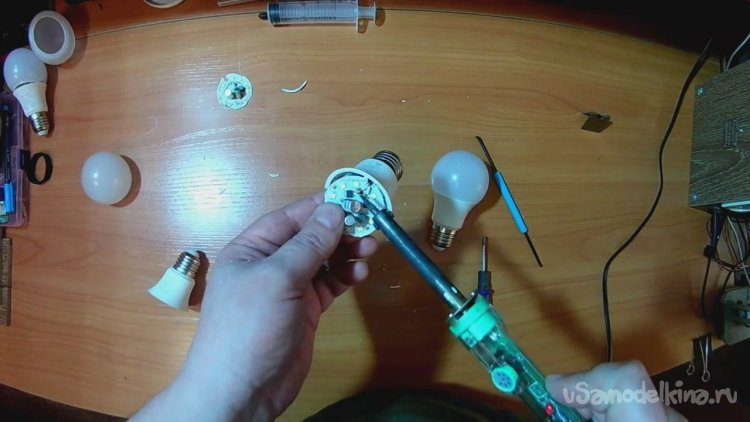

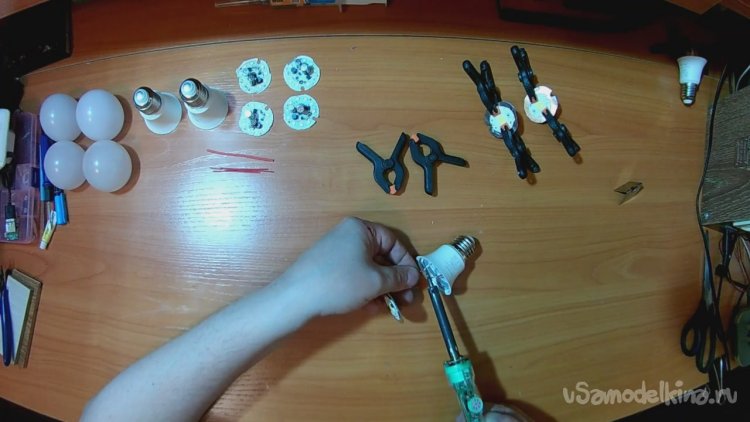

Теперь нам нужно взять паяльник и отпаять провода.

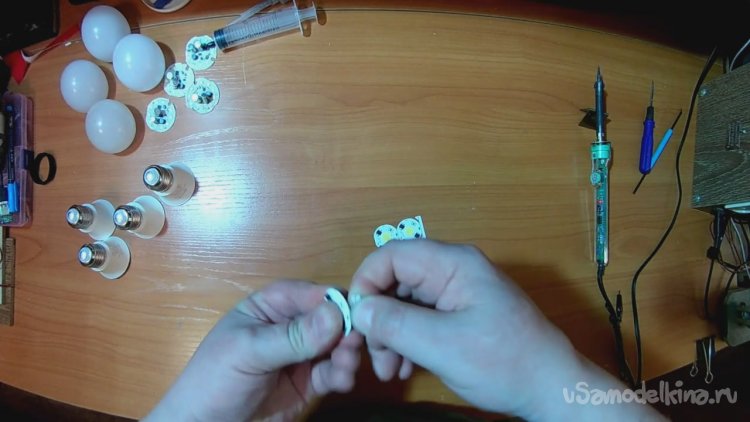

Отпаиваем провода от светодиодного модуля и освобождаем место для нового модуля.

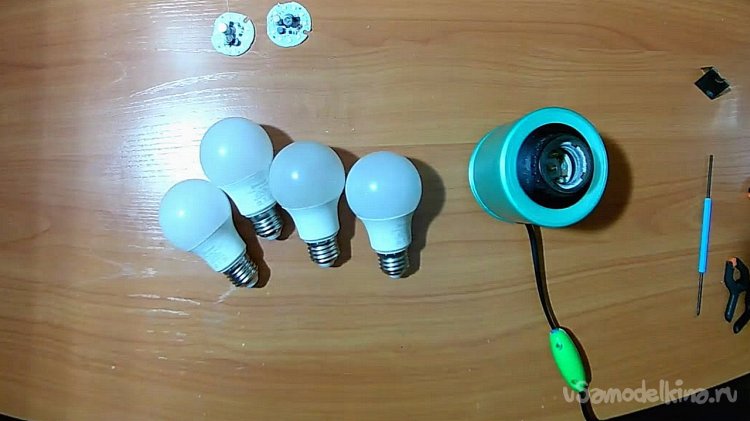

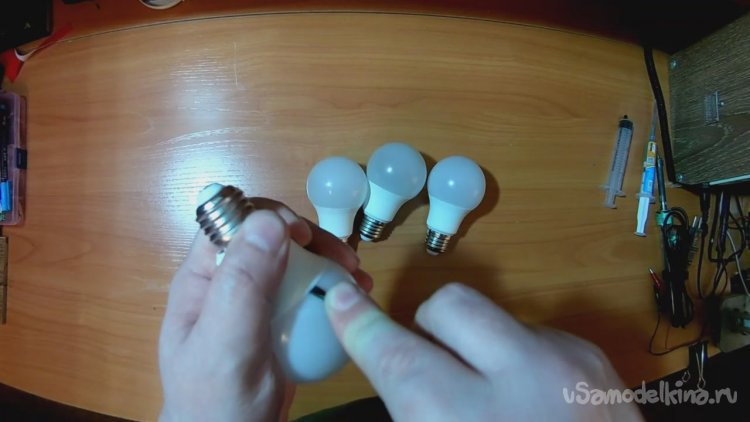

Аналогичным образом извлеките остальные три лампочки.
Внутренние провода очень короткие, и их будет трудно припаять к новым модулям. Но ничего, мы что-нибудь придумаем….
Вот мы и подошли к концу первой главы, и теперь мы должны были узнать, как установить новые модули в корпус лампы.
Глава вторая: Жестяные кружки для новых модулей.
Поскольку новые светодиодные модули меньше, чем старые сгоревшие, мы вырежем круги из жести от баллона освежителя воздуха.

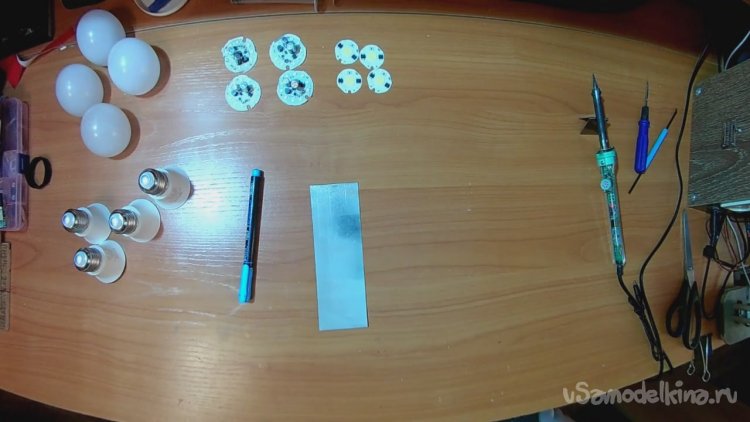

Возьмем небольшой кусок олова из вышеупомянутых цилиндров. Размер составляет 40×120 миллиметров, поэтому мы можем вырезать четыре необходимых круга.
Мы возьмем модуль сгорания.

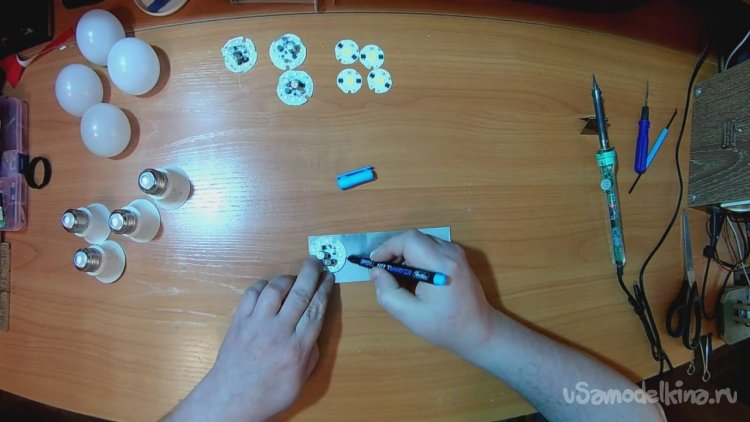

Она прикладывается к куску жести и обводится маркером по радиусу.
Обойдите четыре раза, и у нас получится такая заготовка.

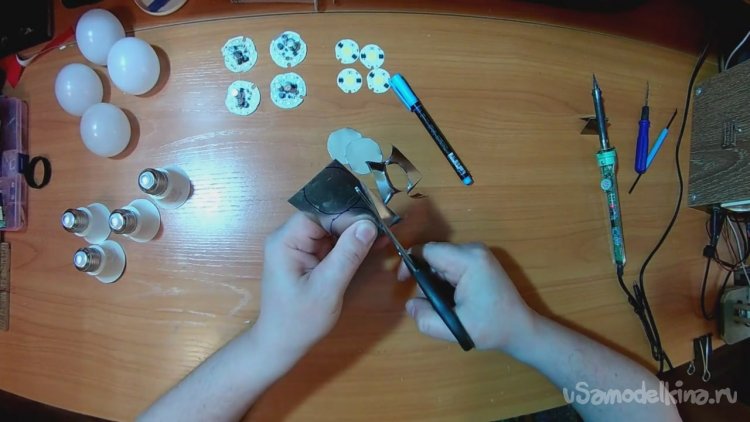

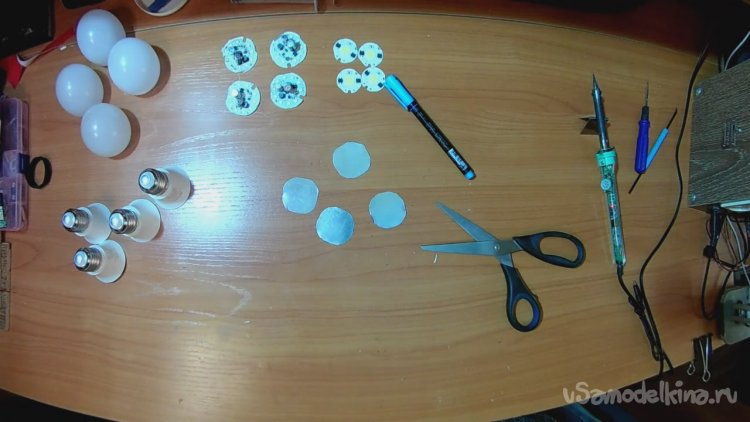

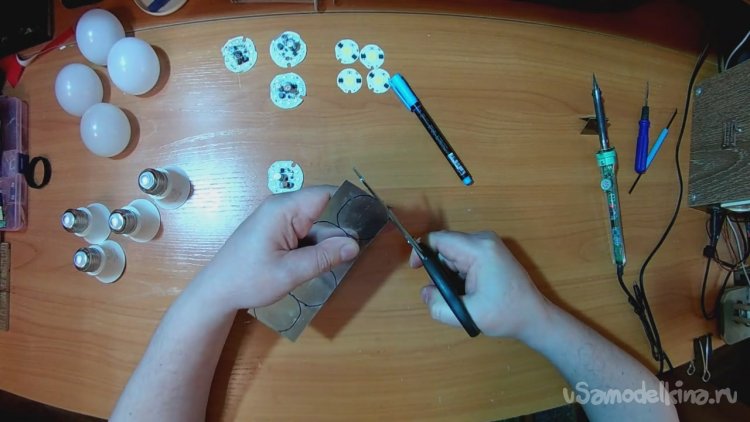

Затем, используя ножницы, вырезаем круги.
Обычные ножницы отлично справляются с этой жестью.

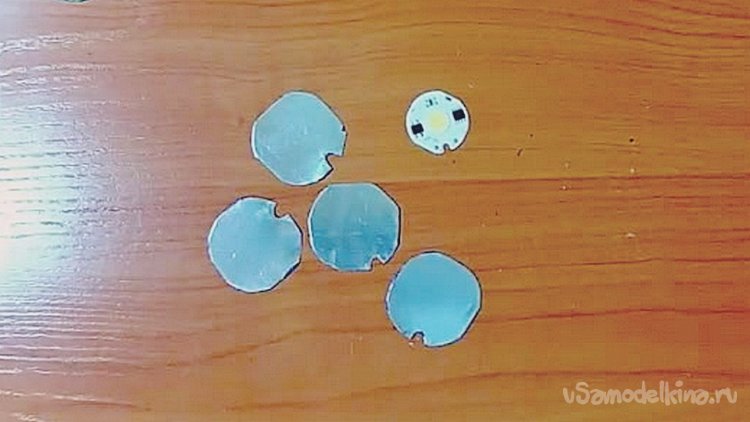

У нас есть четыре круга. О боже, я забыл о проводах, для них тоже нужно вырезать выемку.

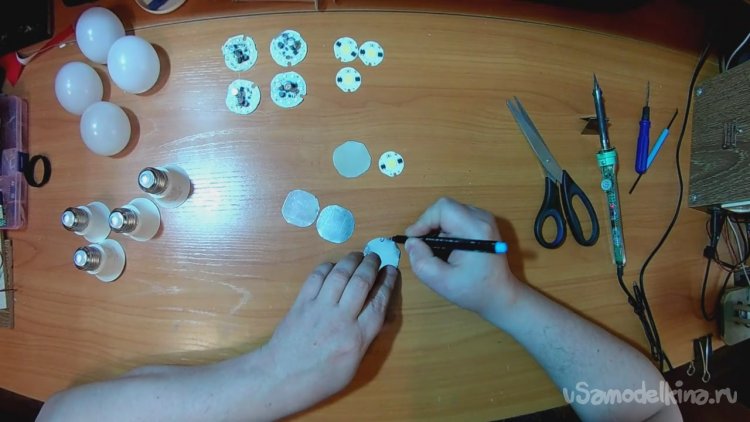

С помощью маркера отметьте на кругах выемки для проводов.
Ножницами отрежьте лишнее.
Листовой металл согнут в месте разреза, но это можно исправить.

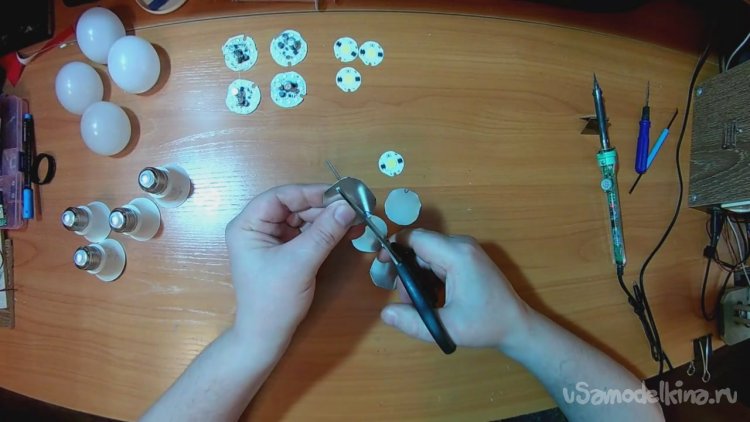

Возьмите плоскогубцы и полностью выпрямите круглое основание.
Круги готовы к следующему шагу.

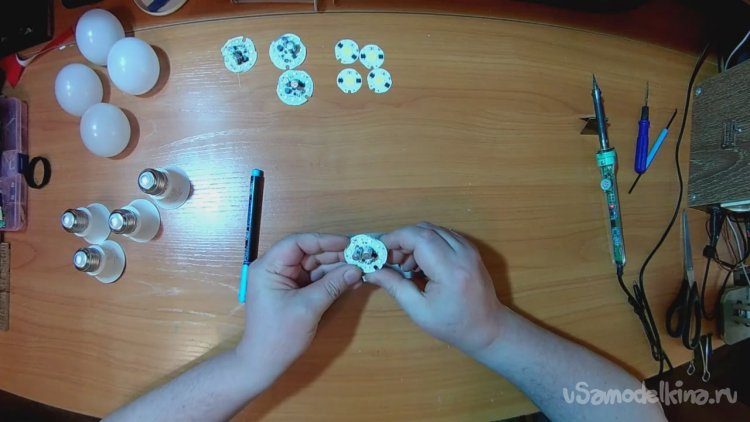

Кстати, чем больше площадь поверхности подложки для светодиодного модуля, тем лучше отвод тепла от модуля.
Глава третья: приклеивание светодиодных модулей к подложке.
Теперь перед нами стоит задача приклеить модуль к круглой площадке из олова. Для того чтобы тепло лучше выходило из модуля, мы будем использовать специальный теплопроводящий клей. Наконец, мы получим прочную монолитную конструкцию.

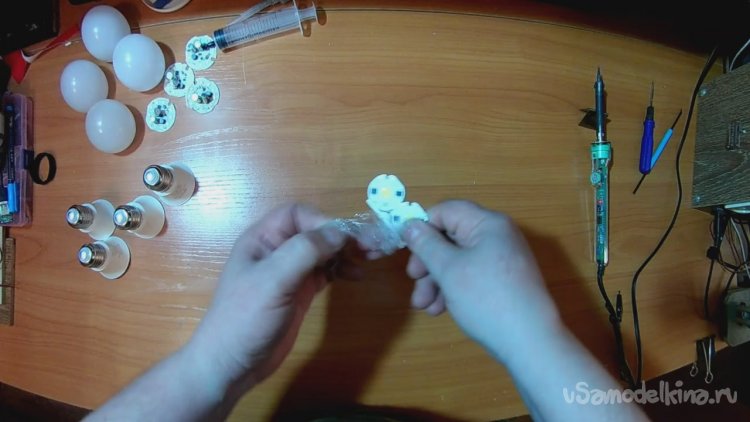

Мы идем на почту и получаем посылку из Китая, ну как посылку, простой пакет со слоем пенопласта внутри. Мы распаковываем и видим четыре светодиодных модуля, упакованных в обычную пищевую пленку.
Модули находятся в хорошем состоянии, они не сломаны и не погнуты.

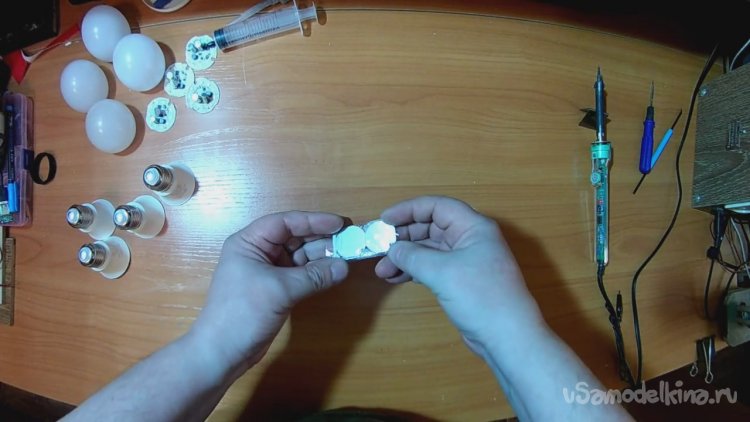

Сняв пищевую пленку, мы видим, что модули склеены попарно.

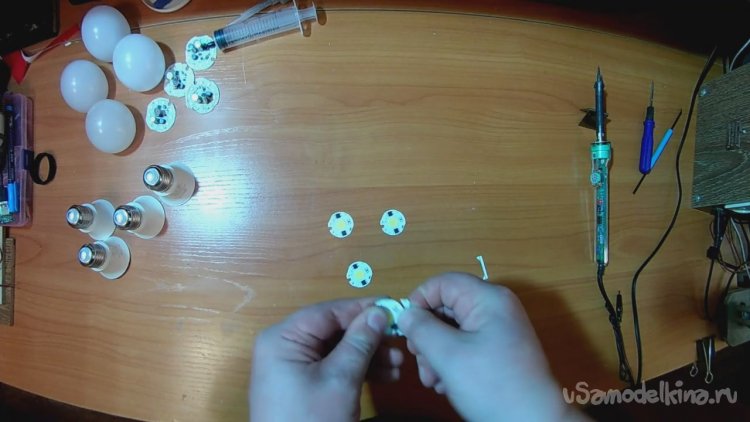

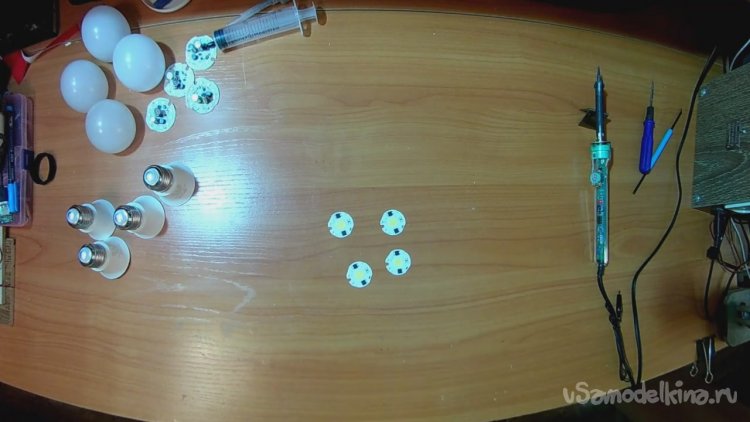

Мы удаляем лишние металлические разделители и разделяем модули.
Модули выглядят очень качественно, на них нет разводов или следов пайки, очевидно, что они были изготовлены на производстве, а не вручную.
Перед началом ремонта лампы я проверил все модули.

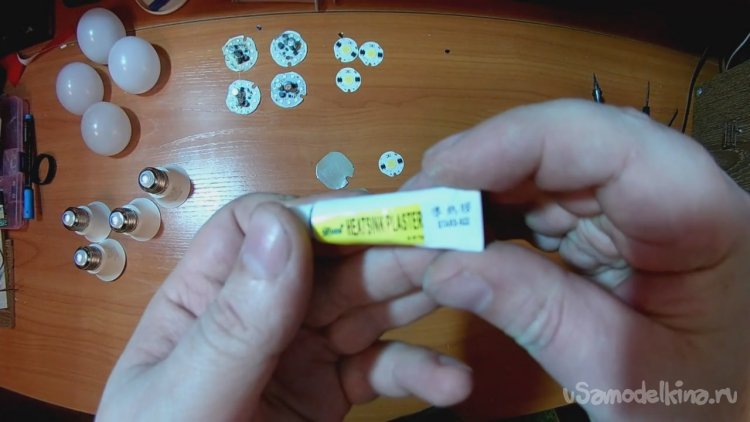

Для склеивания мы используем теплопроводящий клей. На странице продукта перечислены следующие характеристики данного продукта: Теплопроводность:> 0,671 Вт/М-с, Прочность на разрыв 1,5МПА, Время отверждения 10 мин/25 град.
Нанесите клей на заднюю часть модуля.
Надавите на круглую подушечку.

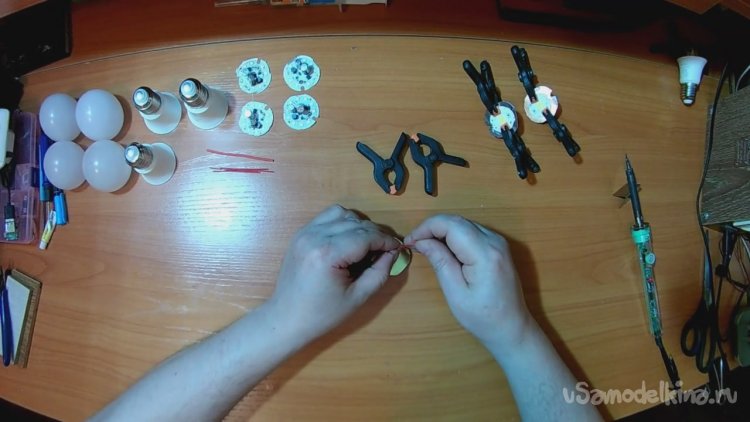

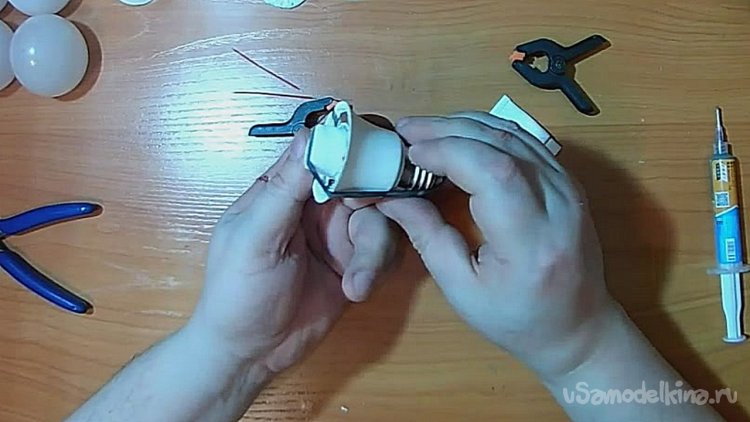

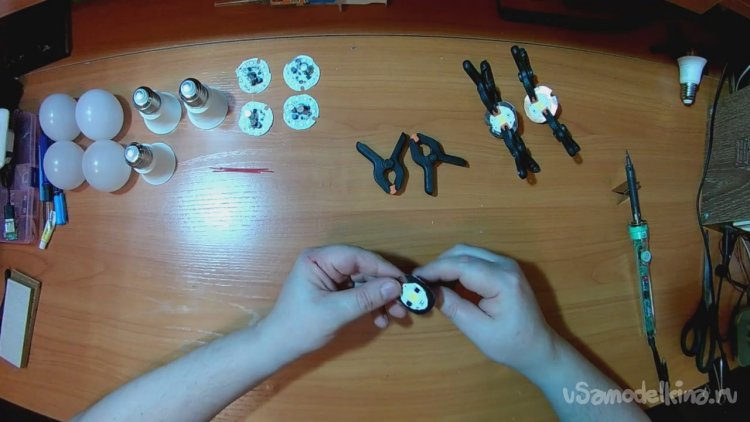

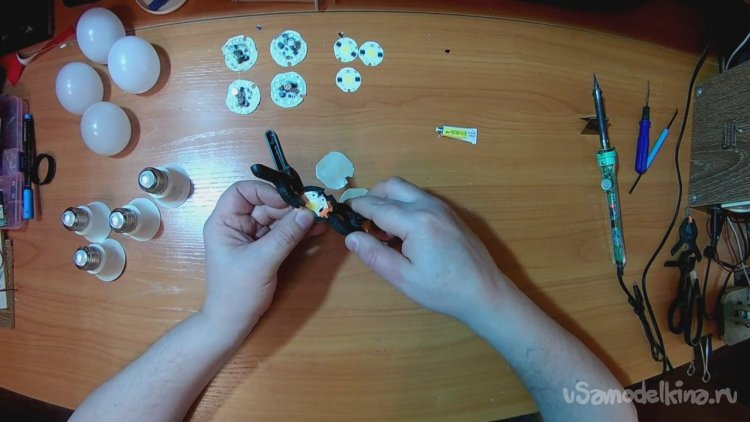

Закрепите с помощью вешалок для одежды.

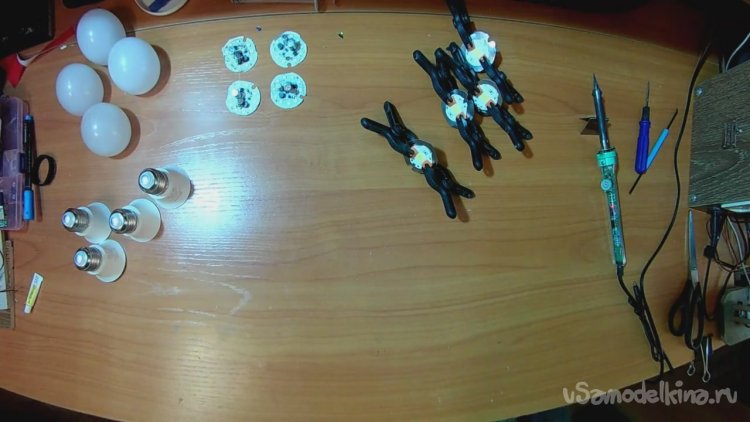

Дайте нашим новым модулям высохнуть.
Люди, работающие с этим типом клея, говорят, что для полного высыхания клея требуется 12 часов. В действительности, моему клею потребовалось около 7-8 часов для высыхания. Этого времени было достаточно, чтобы продолжить сборку модулей в лампу.
Глава 4: Припаивание новых светодиодных модулей к цоколю лампы.
Здесь возникла проблема: провода, выходящие из гнезда изнутри, слишком коротки, и припаять их к модулю будет сложно. Поэтому я собираюсь их продлить.
Мы принимаем провода, луженые на концах.
И припаяйте их к модулю с помощью паяльника и паяльной пасты.
Затем вставьте провода в вырез в подложке.
Затем наденьте на провода термоусадочную трубку.
Подготовьте провода к пайке.

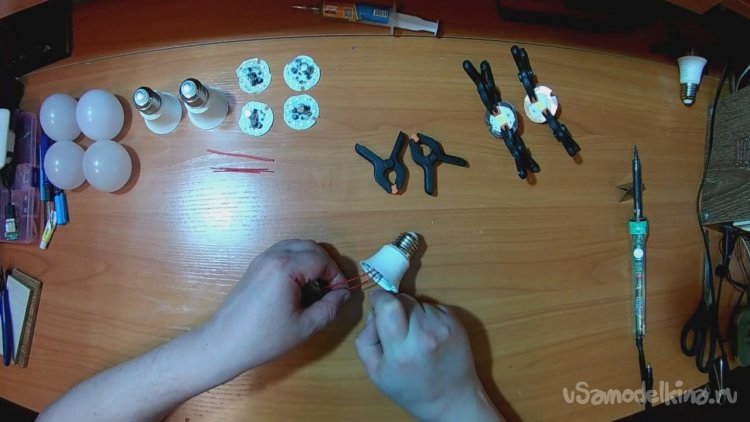

Затем припаяйте к проводам, выходящим из основания.
Наденьте термоусадочную трубку на линию пайки.
С помощью зажигалки наденьте термоусадочные трубки на провода.
На этом этап пайки завершен.

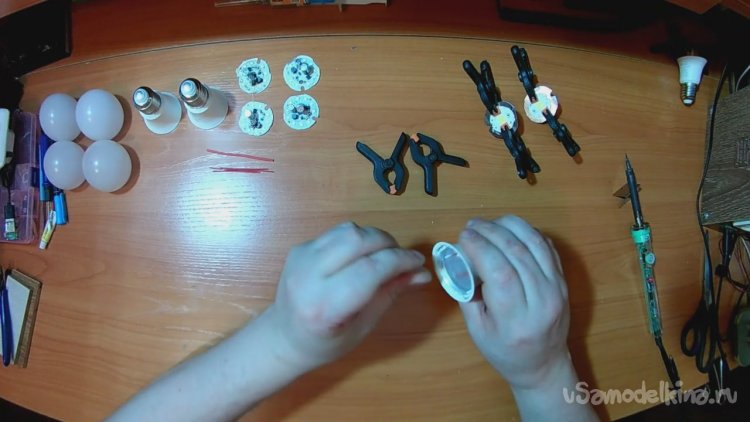

Затем мы заправляем провода внутрь корпуса лампы и прижимаем светодиодный модуль к корпусу.

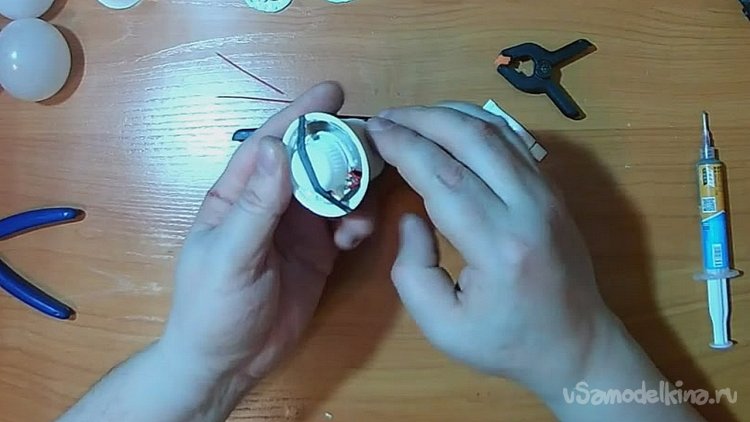

Далее берем теплопроводящий клей и наносим его по радиусу модуля, в месте соприкосновения модуля с корпусом лампы.
Теперь прижмите всю конструкцию, чтобы клей схватился. Я придумал такой способ крепления: взял резинку шириной 5 миллиметров от фотоаппарата и пластиковый колпачок от медицинского спирта и прикрепил сэндвич с диодом к основанию лампочки.
Повторите те же действия с другими светодиодными модулями.
Все надежно закреплено.
Все это было оставлено сохнуть на несколько часов, я, честно говоря, не помню, сколько времени это заняло, но примерно столько. Самое главное — не дать клею высохнуть, чтобы диффузор можно было без проблем надеть на основание. Конечно, мы могли бы сразу установить рассеиватель, но тогда он был бы приклеен к основанию, а моей целью была разборная лампа. Если светодиодный модуль перегорел, его можно заменить снова.
Глава пятая: сборка и проверка лампочек.

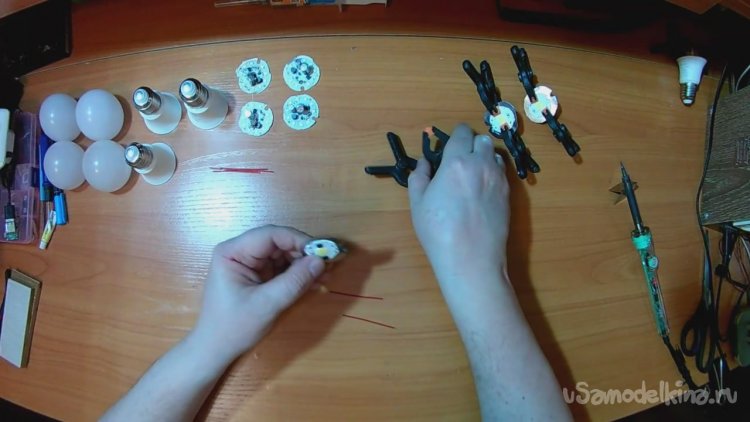

Через несколько (2-3) часов я решил собрать и проверить все лампочки. Я даже собрал что-то вроде подставки для картриджей из пластикового стаканчика для теста камеры.
Разобрал первый сэндвич. Удалите резинку с крышки.
Клей, очевидно, не полностью высох, но держится хорошо.
Самое главное, чтобы модуль был хорошо склеен и готов к тестированию.
Я установил рассеиватель на корпус лампы.

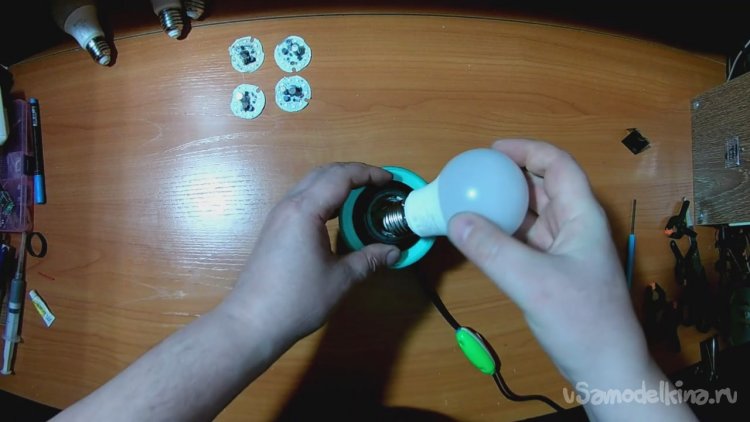

Я вкрутил первого пациента в розетку.

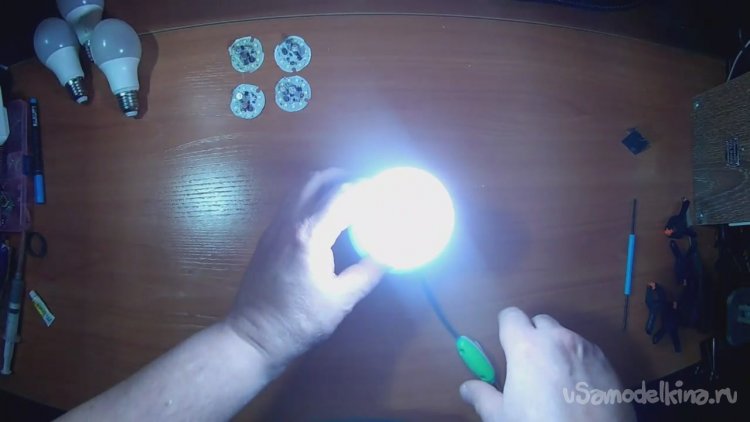

Это работает! Молодец!
Разобрал второй, третий, четвертый сэндвичи, установил диффузоры.
Ну, я сделал это по старинке: Вкручиваем, проверяем, откручиваем:)!

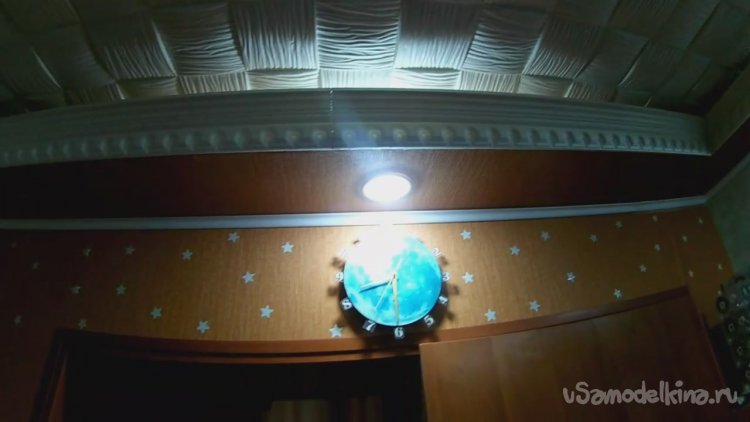

Я подключил все лампочки к системе освещения моей комнаты.
А теперь на работу:) Свет и комфорт!
